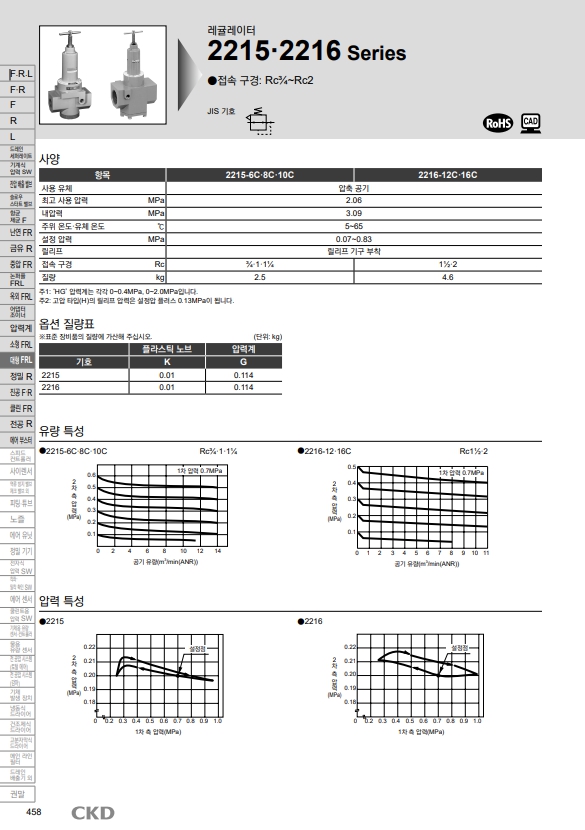

2215-8C, 2215-6C, 2215-10C, 2215-12C, 2215-16C, CKD 레귤레이터 알아보기.

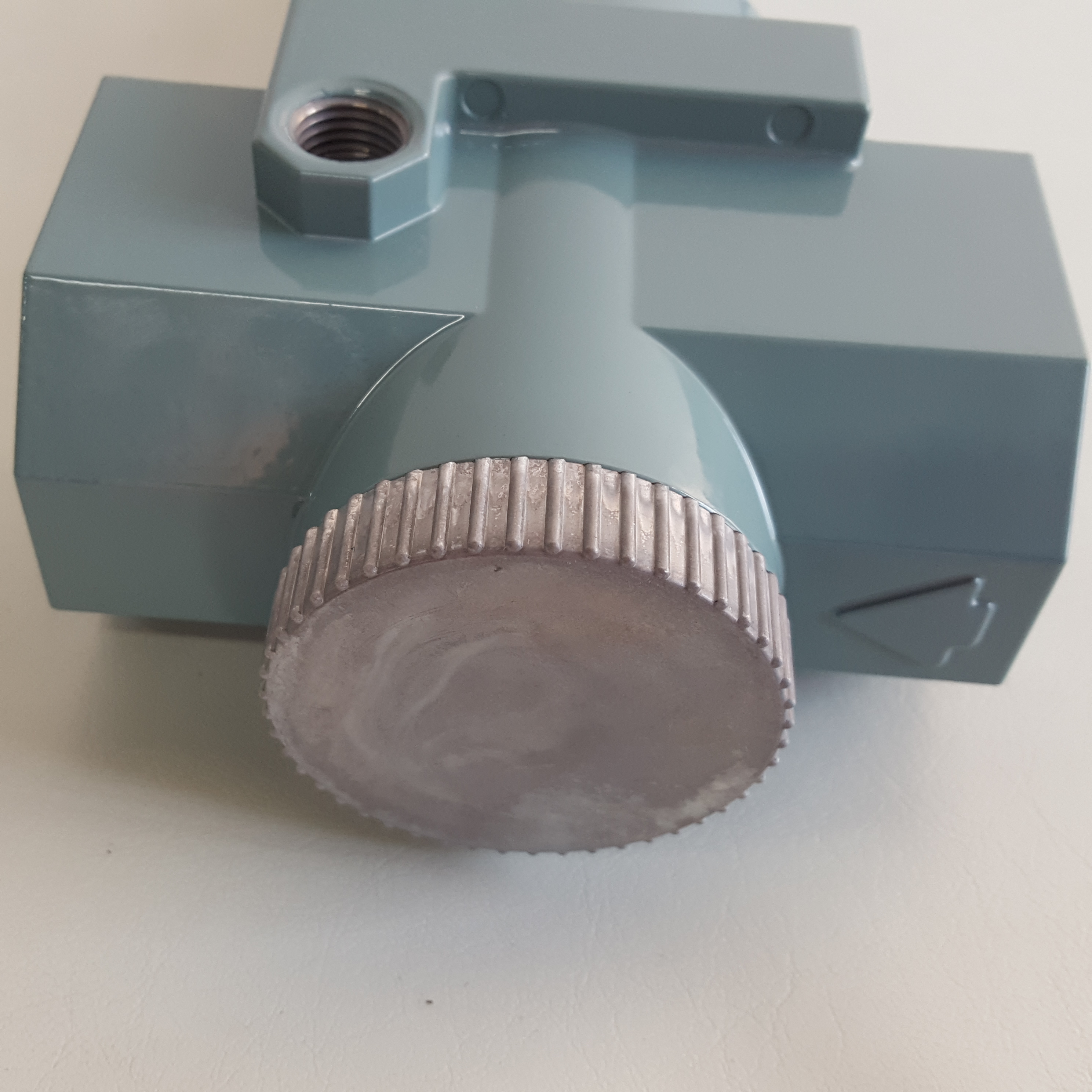

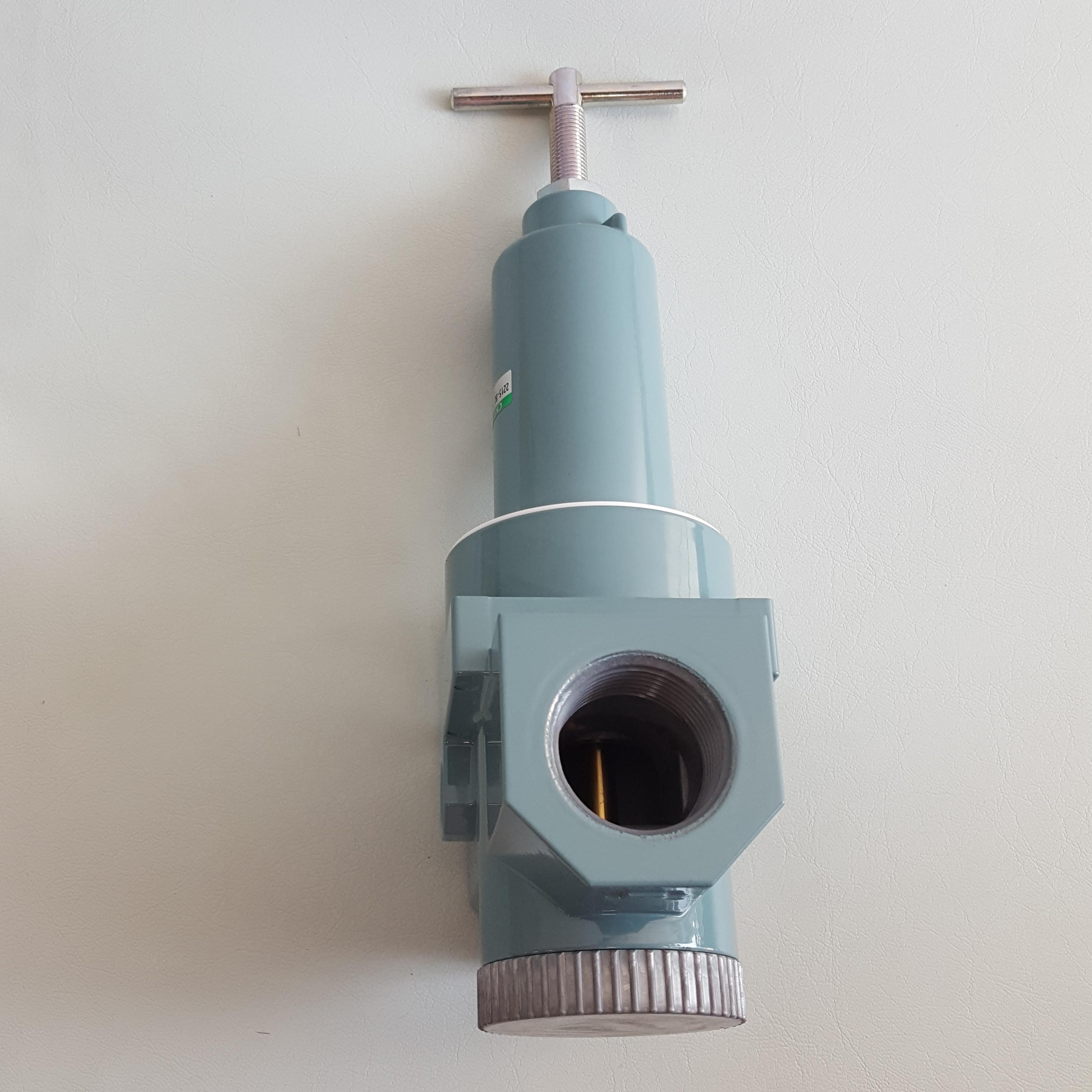

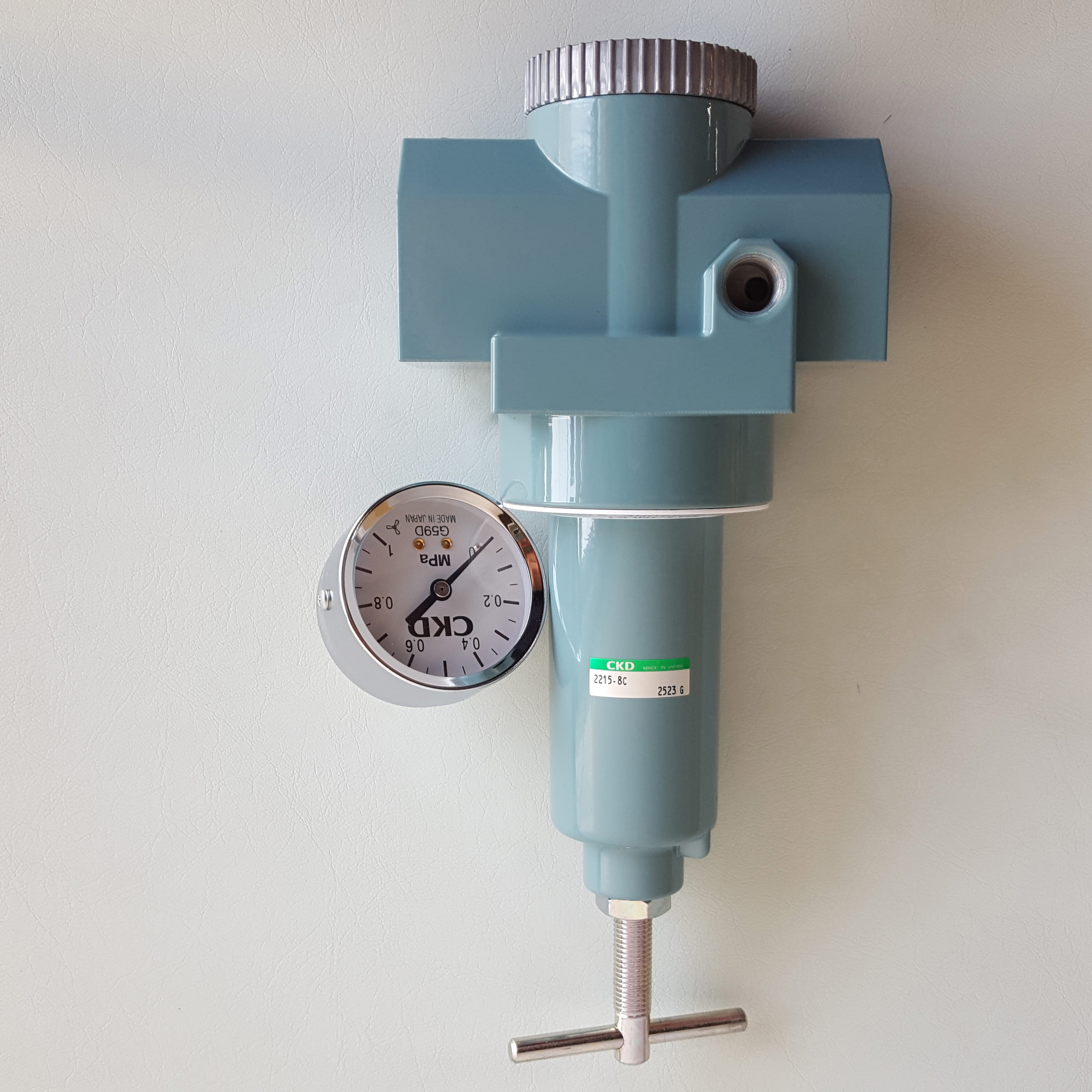

대구경 타입의 레귤레이터입니다.

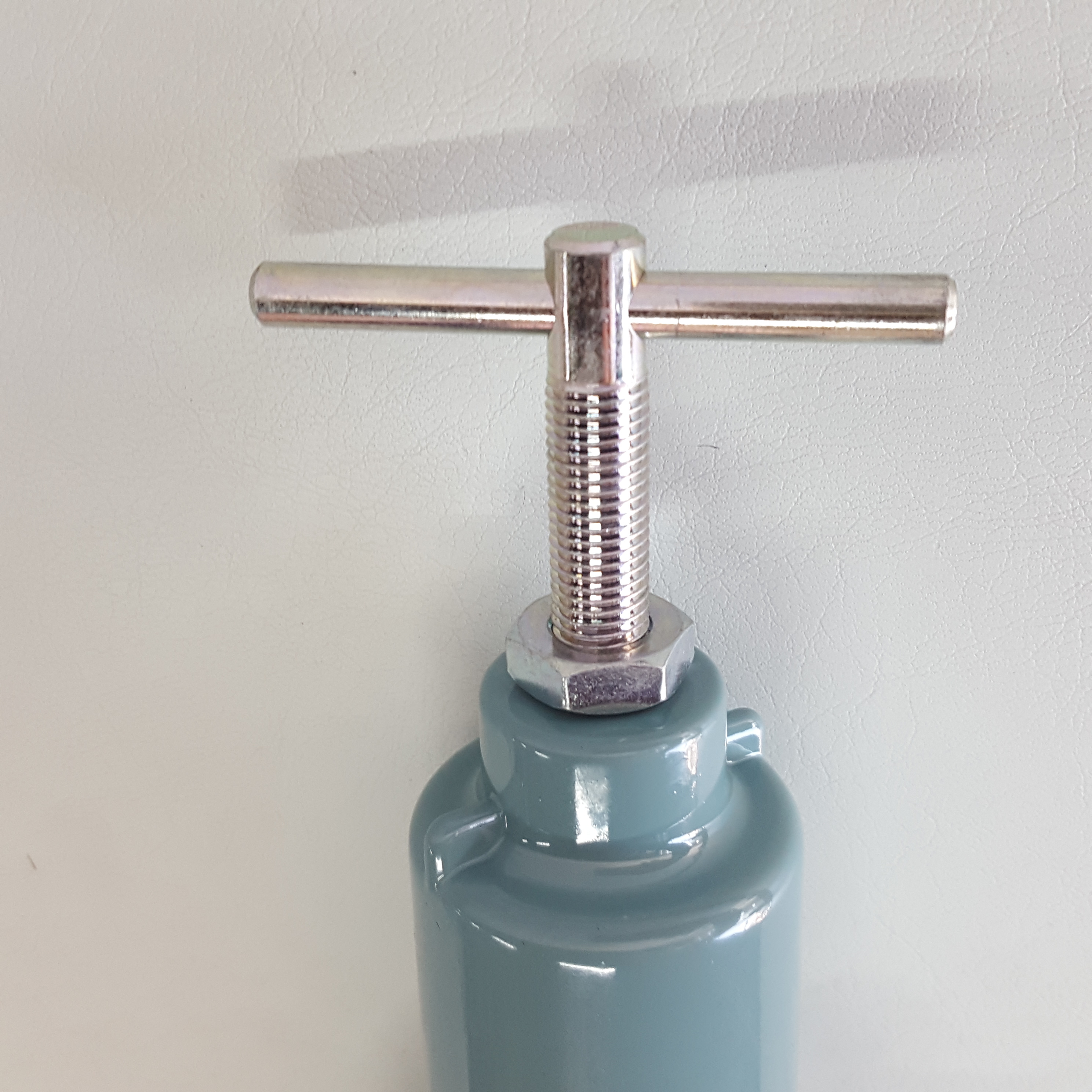

조정 스크루 - 2차 측 압력을 조정하는 조정 스크루는 시계 방향으로 돌리면 압력이 높아집니다.
릴리프밸브-2차 측 압력이 설정 압력보다 높아졌을 때 밸브 시스템과 다이어프램부가 분리되어 릴리프 밸브에서 압축 공기를 대기로 방출하여 2차 측 설정 압력이 비정상적으로 높아지는 것을 방지합니다.
다이어프램-조압 스프링의 힘과 다이어프램 하부에 가해지는 힘 (2차 측 압력)의 균형을 유지하여 밸브 시스템을 개폐함으로써 정확하고 안정된 설정 압력을 2차 측으로 공급합니다. 또한 대형 레귤레이터 2215는 피스톤에 의해 조압 스프링과의 균형을 잡고 있습니다.
밸브 시스템- 1차 측 압축 공기를 다이어프램과 조압 스프링의 균형이 무너졌을 때 필요량만큼 2차 측으로 공급합니다. 대구경 밸브를 채용하여 유량 특성이 뛰어납니다.
| 2215-8C | 2215-6C | 2215-10C |
| 2215-12C | 2215-16C | CKD 레귤레이터 |
CKD 레귤레이터 관련 문의사항 있으시면 전화 주세요.
경남 창원에 있는 창원 유공압입니다.
전화: 010-2525-1177
팩스: 0504-067-1177
