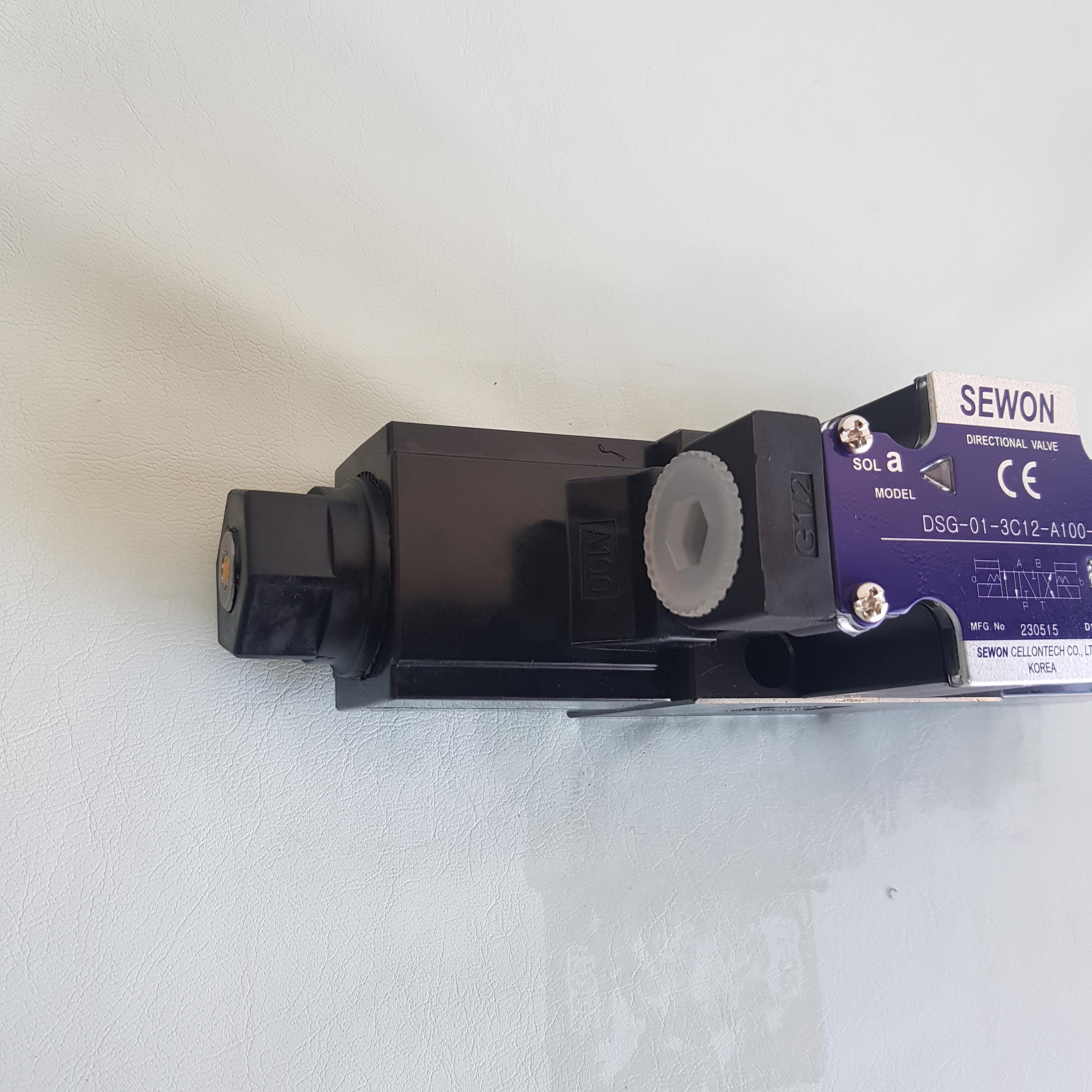

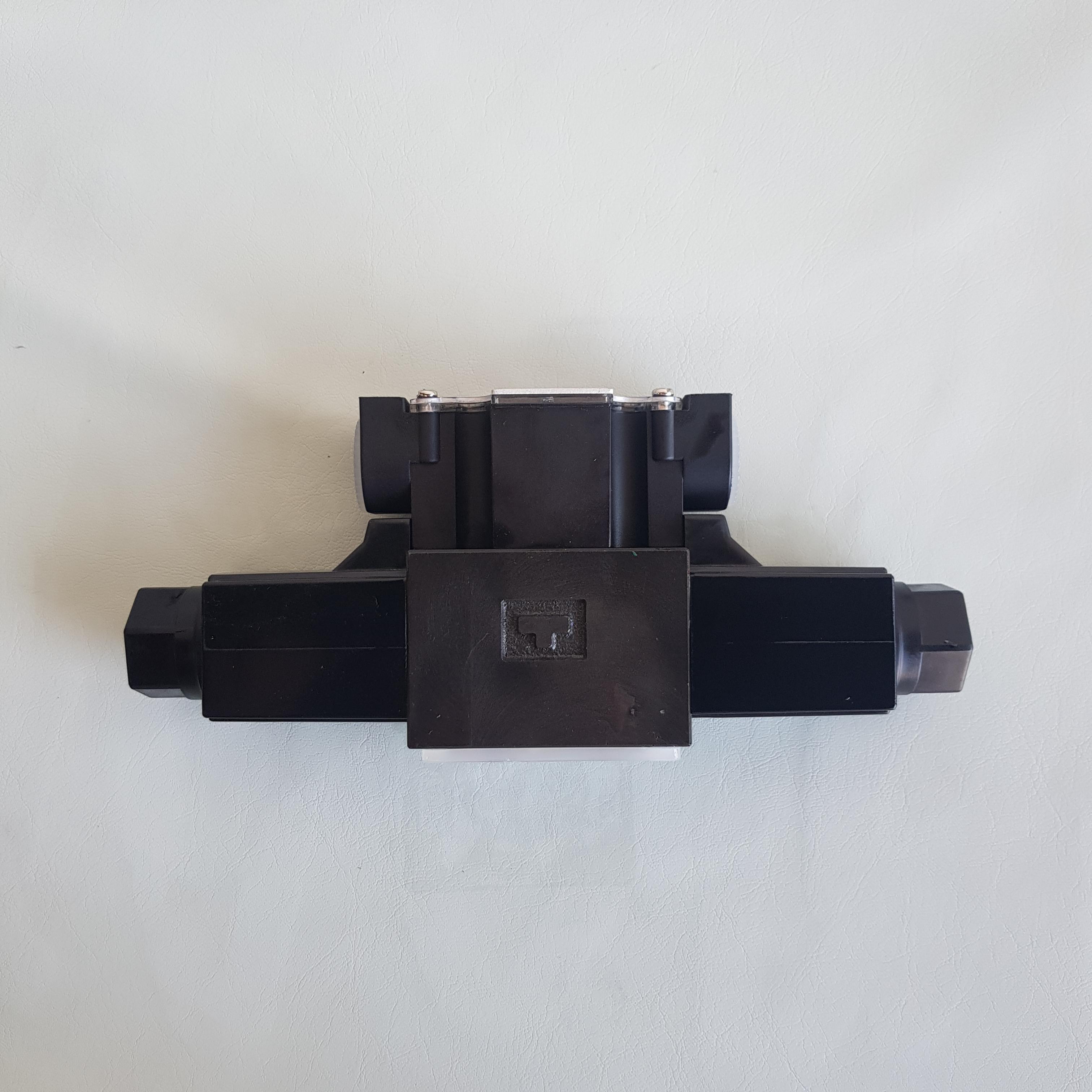

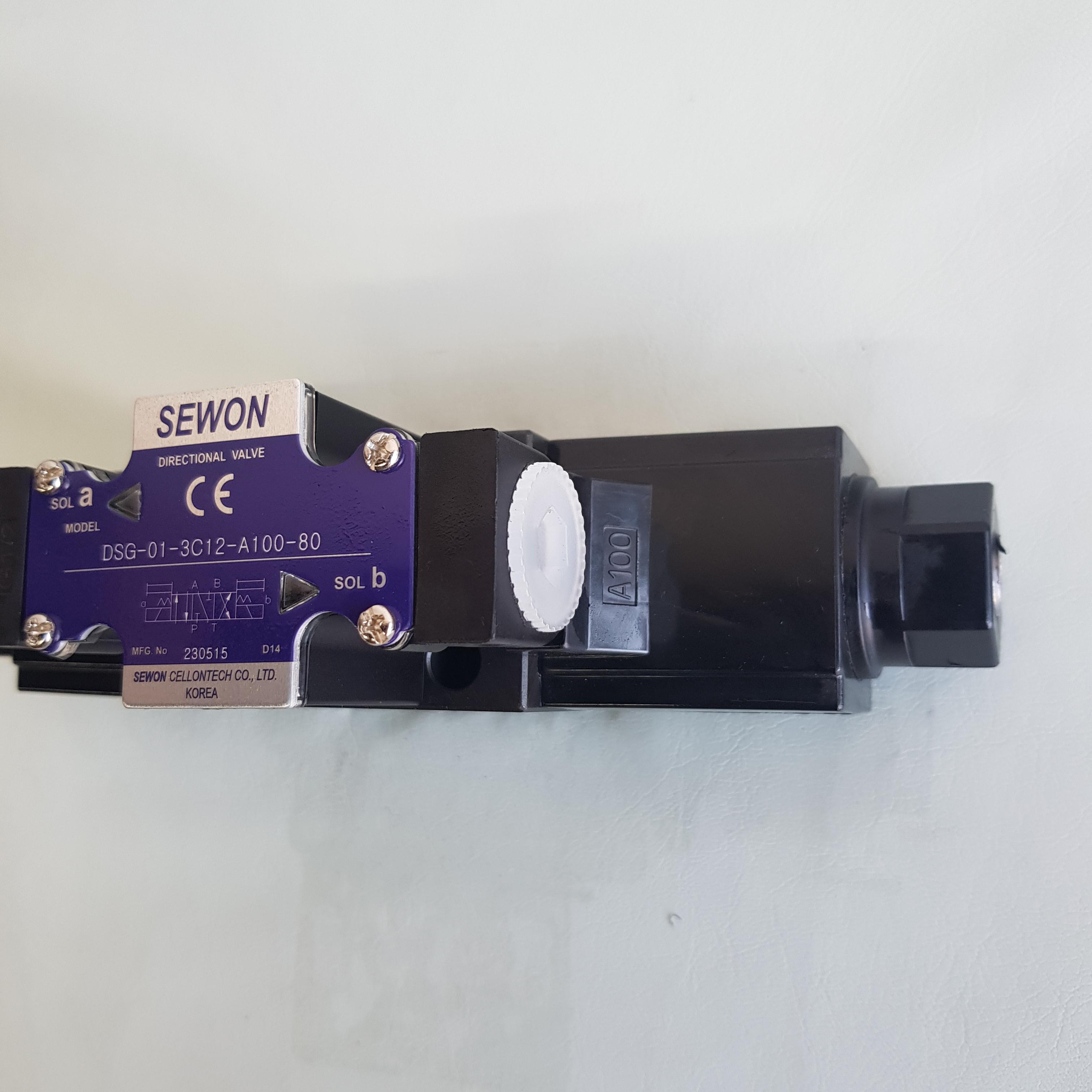

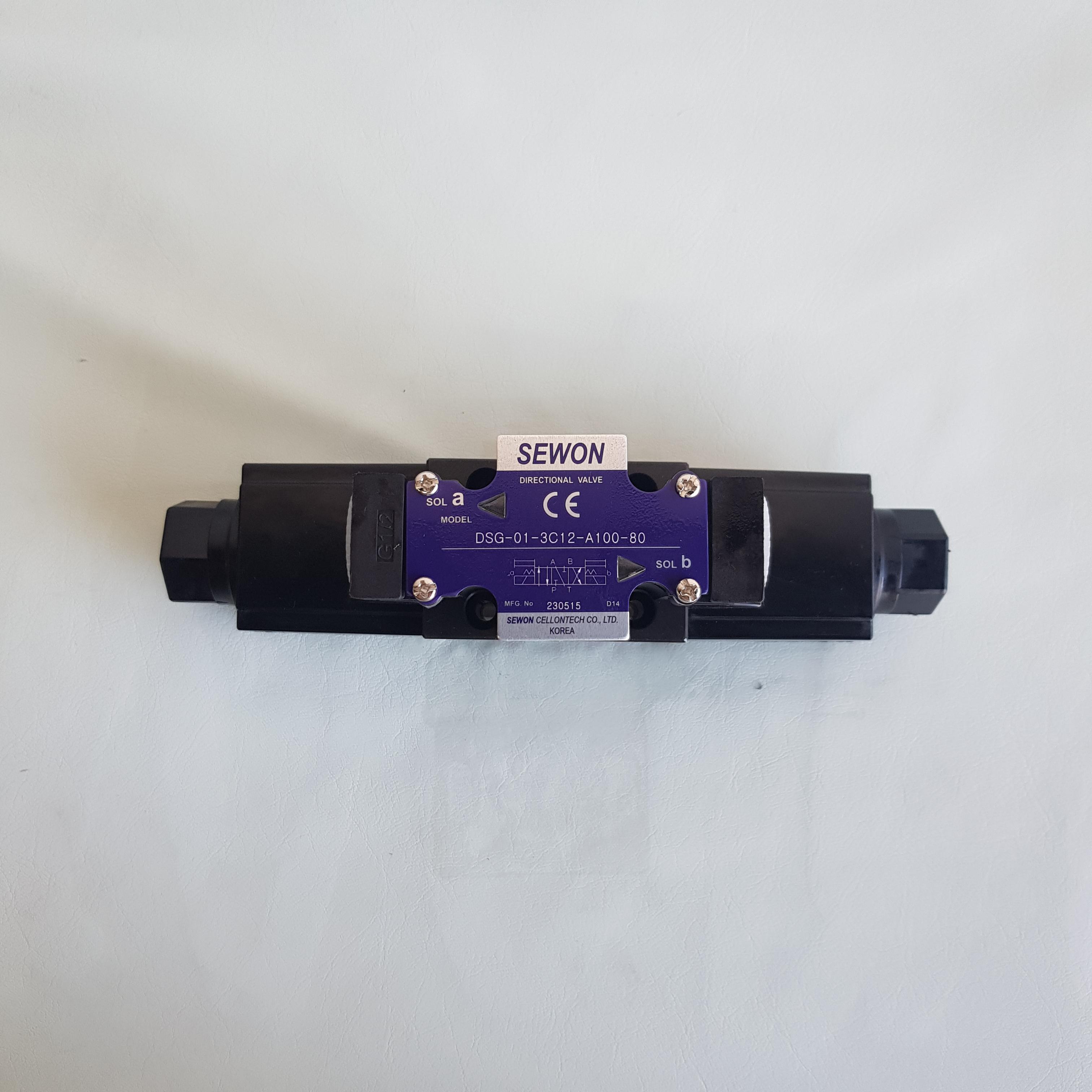

DSG-01-3C12-A100-80, DSG-01-3C12-A200-80, DSG-01-D24-A100-80, 세원 솔레노이드 밸브.

DSG-01-3C12-A100-80, DSG-01-3C12-A200-80, DSG-01-D24-A100-80, 세원 솔레노이드 밸브 알아보기.

방향 제어 밸브 - 유압회로에서 작동유의 흐름 방향을 절환 하여 엑튜에이터 (실린더, 모터) 등의 시동. 정지 및 운동방향의 변환 등을 제어하는데 사용합니다.



(DSG-01, DSG-03 )- 취부방법 : 노 스프링 디텐트형을 무통전으로 사용하는 경우, 디텐트 효과를 확실하게 하기 위해 축선 (L-L')이 수평이 되도록 취부해 주십시오. 그 외의 밸브는 제한이 없습니다.

솔레노이드의 절환

1. 반드시 한쪽 전원을 끈 다음 반대쪽 전원을 켜십시오.

2. 노스프링형일 때는 반드시 어느쪽이든지 솔레노이드를 연속적으로 전원을 통전시켜서 사용하십시오.

탱크 포트 (솔레노이드 밸브/ 전자 파일럿 절환 밸브 (내부 드레인형) )

-서지 압력이 발생하는 관로에 접속되지 않도록 하십시오.

-솔레노이드 밸브는 습식이므로 항상 밸브 내에 작동유가 충만되어 있도록 배관하십시오.

-또한 탱크라인 배관 끝은 반드시 유중에 잠기도록 하십시오.

전자 파일럿 절환 밸브의 파일럿 드레인 포트

-파일럿 드레인 포트는 서지 압력이 발생하는 관로에는 절대로 연결하지 않도록 하십시오.

수동핀 조작력

-수동 조작핀은 탱크 라인의 배압이 높으면 조작이 곤란하므로 주의하십시오.
