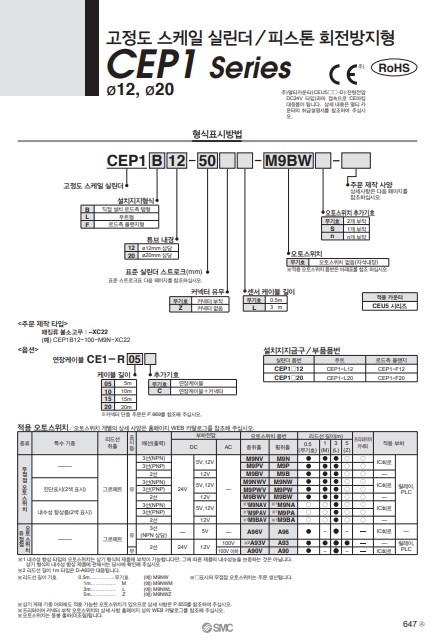

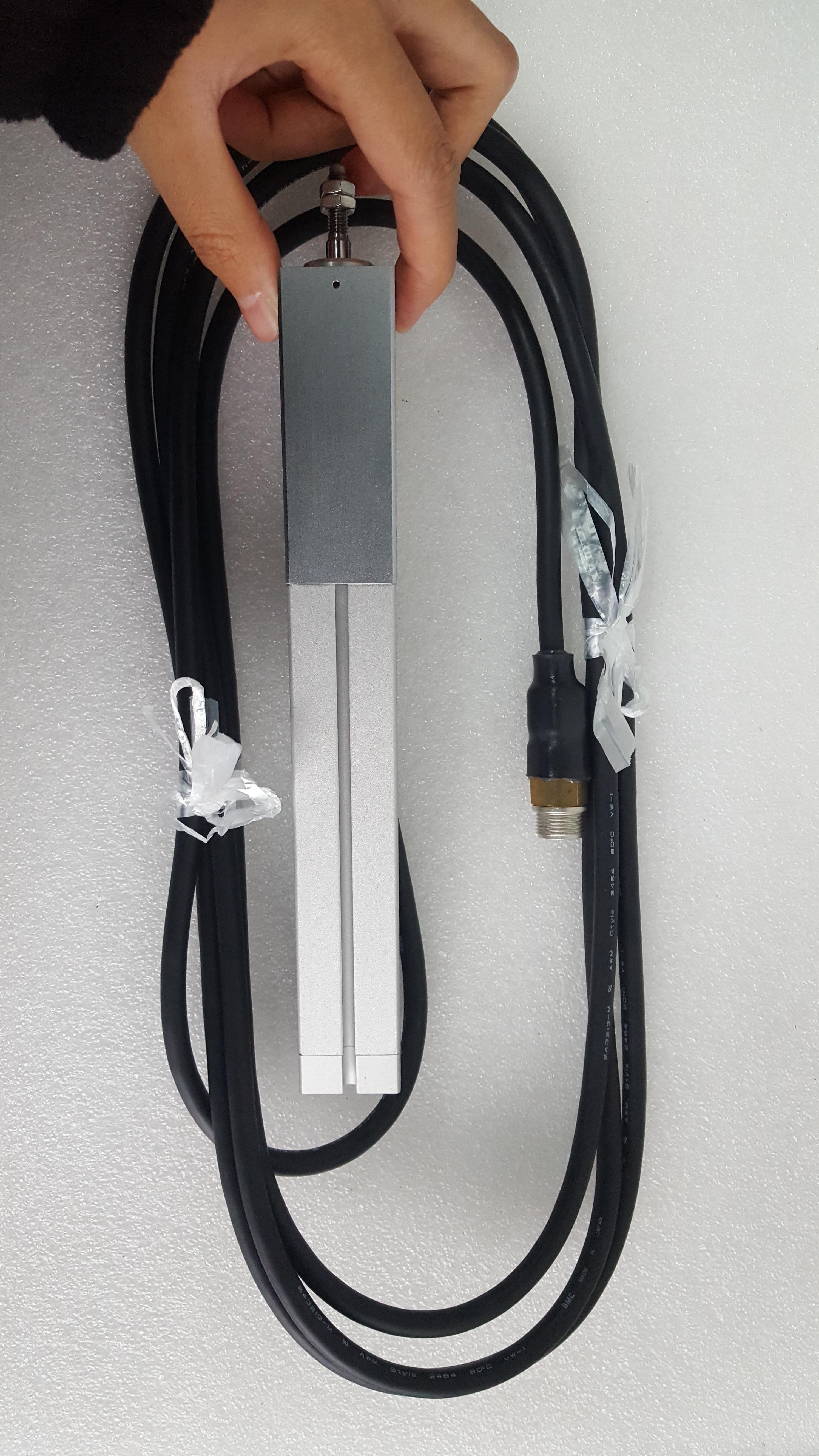

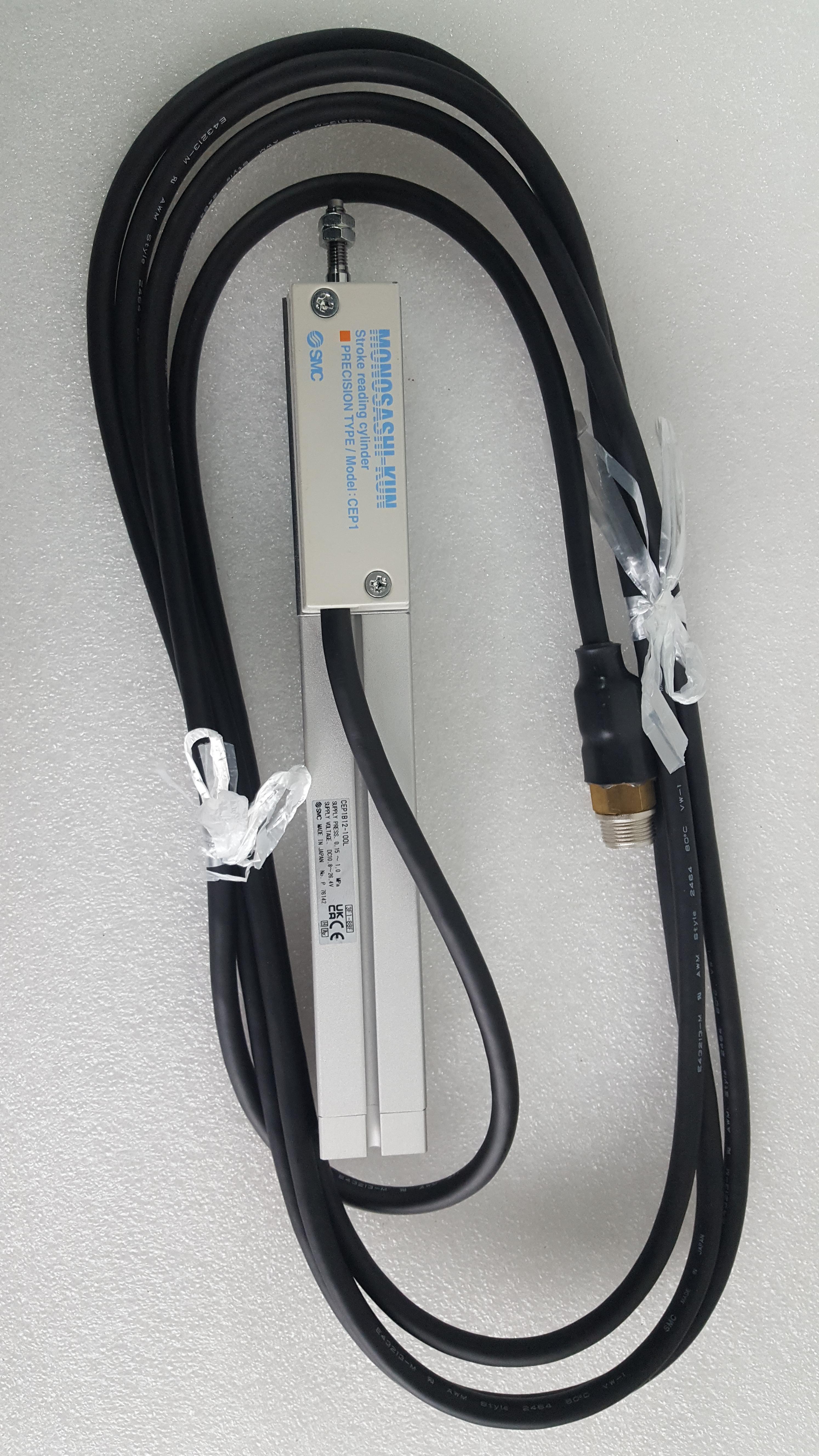

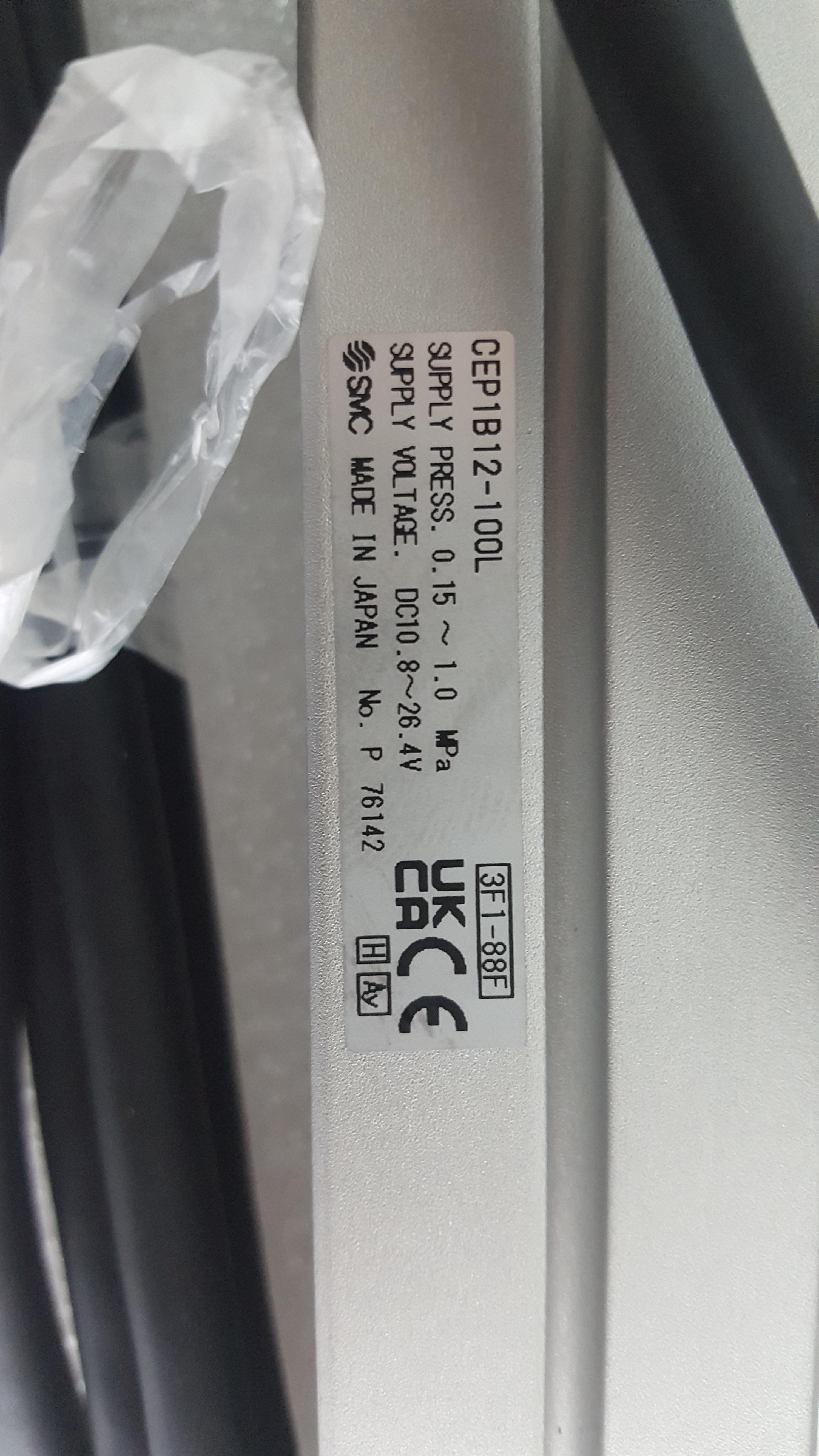

CEP1B12-100L, CEP1B12-25, CEP1B12-50, CEP1B12-75, SMC 고정도 스케일 실린더 알아보기.

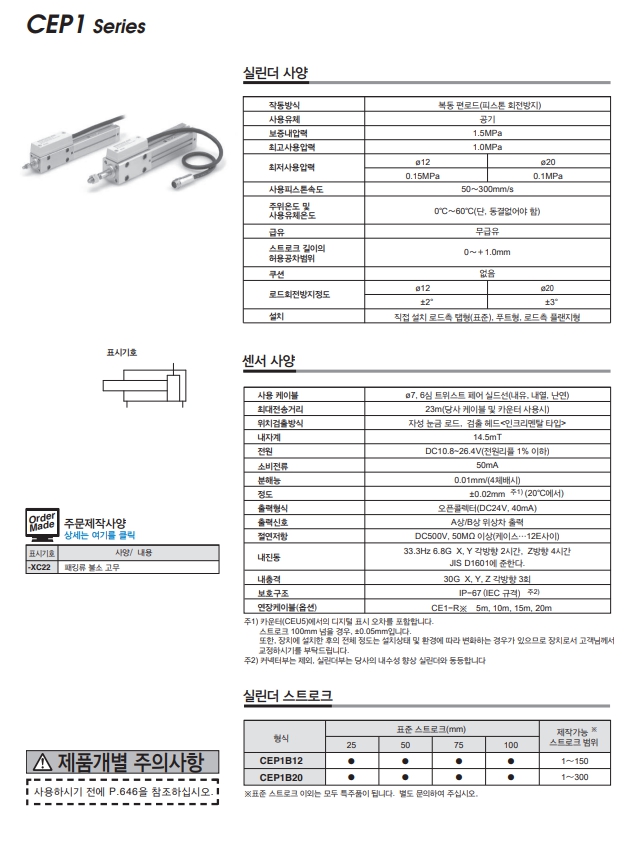

고정도 스케일 실린더 / 피스톤 회전 방지형
스케일 실린더에서는 자력에 의해 저항값이 변화하는 MR소자 (자기 저항 소자)를 이용하여 로드의 이동령을 검출합니다. 이 MR소자가 들어간 검출부를 센서 헤드라고 합니다. 카운터로 판독할 수 있는 출력으로 하기 위해서는 엠프 회로와 분할 회로가 필요하며, 이것이 실린더 위의 케이스에 들어 있습니다. 센서 헤드와 엠프부의 조합을 센서 유니트라고 합니다.
실린더 스트로크 내 임의의 위치를 원점으로 할 수 있습니다. 기준면에 실린더의 로드를 밀착하여, 카운터를 리셋하면 그 위치가 원점이 됩니다.
액체 (물, 기름, 냉각수 등)가 튀는 환경에서 사용하면 오작동의 원인이 되므로 방수. 방진 커버를 설치하는 등의 대책을 세워 주십시오. (CE1)
피스톤 로드 선단의 나사부에 금구나 너트를 나사 체결할 때는 피스톤 로다가 최종단까지 후진된 상태로 하여 로드 평행부의 외부로 나온 부분을 스패너로 조이십시오. 고정도 스케일 실린더의 경우 로드 평행부는 없습니다. 더블 너트에 워크를 고정하십시오. 피스톤 로드에 걸리는 하중은 항상 축방향으로 걸리는 상태에서 사용하십시오. 피스톤 로드에 회전 토크가 가해지지 않도록 하십시오.
| CEP1B12-100L | CEP1B12-25 |
| CEP1B12-50 | CEP1B12-75 |
제품 관련 문의 있으시면 전화 주세요.
경남 창원에 있는 창원 유공압입니다.
☎ 010-2525-1177 ☎
